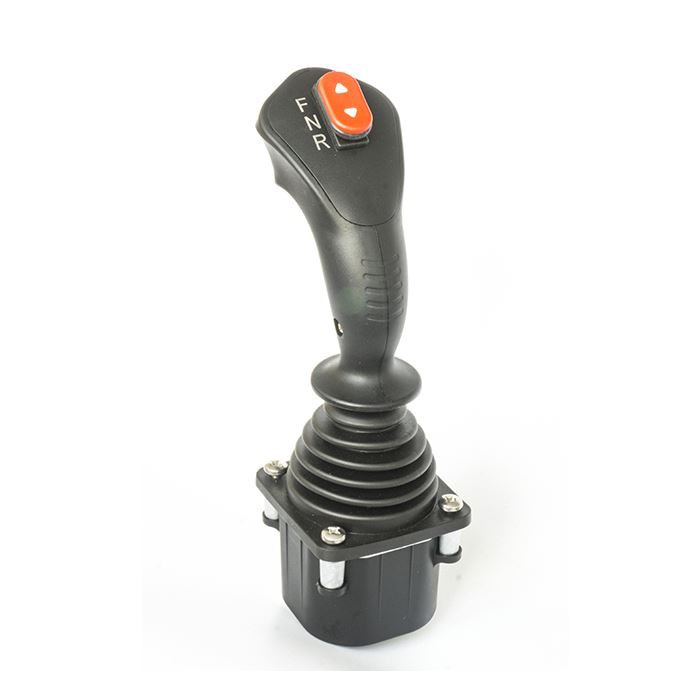

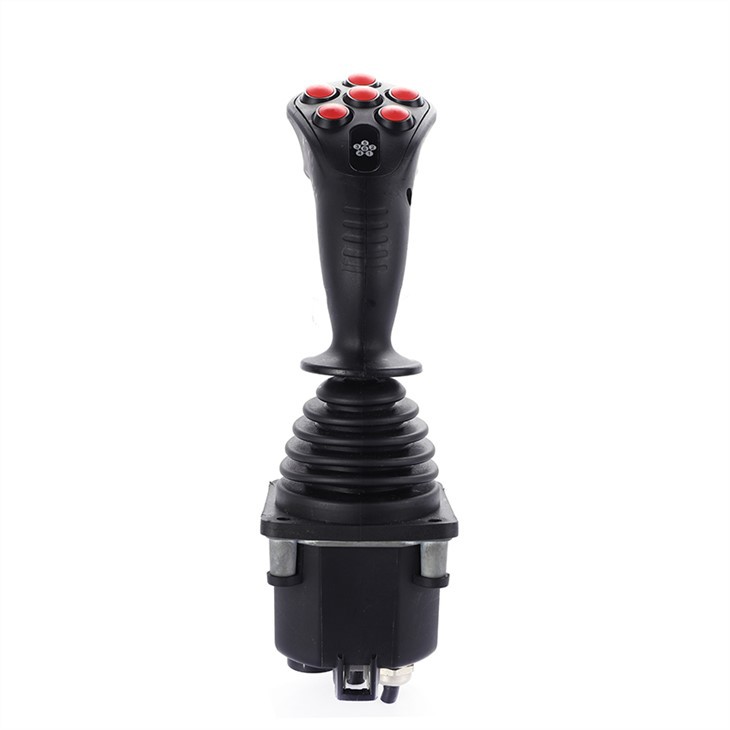

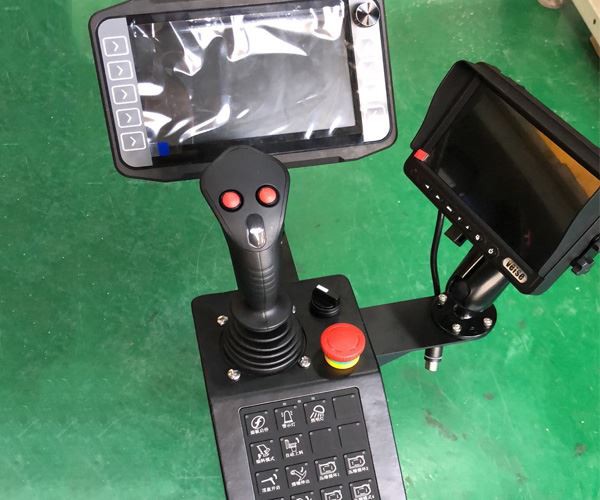

HJ60 seri Multi-fonksyonèl Cobra Joystick
Multi-operasyon Cobra Control joystick ka itilize pou opere fonksyon konplèks ak switch bouton pouse enkòpore, wou pous ak potansyomèt mouvman balan.
Karakteristik pwodwi
Sèvi ak prensip ergonomic, ki fèt espesyalman pou endistri machin konstriksyon.
De metòd deteksyon deplasman angilè nan Capteur Hall ki pa kontakte ak potansyomèt ki dire lontan.
Gen yon varyete diferan kalite manch ki disponib pou seleksyon.
Nimewo a ak pozisyon nan bouton yo ka Customized.
Si ou vle CAN otobis pwodiksyon.
Ranje aplikasyon
Sa a seri de pwodwi yo pwensipalman itilize nan trepye, charyo, charyo, pneu, traktè, harvesters, kamyon fatra elatriye.
Enfòmasyon teknik
Paramèt elektrik
Kalite potansyomèt
Voltaj ekipman pou pouvwa | & lt;36Vdc |
Valè rezistans total | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Ang elektrik | ± 18 ° |
Voltaj medyàn | 48% ~ 52% (relatif vòltaj ekipman pou pouvwa) |
Angle zòn mouri medyàn | ± 2.5 ° |
Potansyomèt vòltaj maksimòm | 32Vdc |
Potansyomèt pèmèt maksimòm konsomasyon pouvwa | 0.25W |
Kalite Hall
Voltaj ekipman pou pouvwa | 5.0 ± 0.5Vdc |
Aktyèl ekipman pou pouvwa | & lt;11mA (chak Capteur Hall) |
Limite survoltaj admisib | 20Vdc |
Limit ranvèse vòltaj admisib | -10Vdc |
Erè lineyè nan vòltaj pwodiksyon an | & lt;± 0.2V |
Direksyon switch
Kapasite chaj | 2mA @ 30Vdc (chaj rezistan) |
Kòmanse ang | ± 5 ° |
Kontak rezistans | & lt;200Ω |
Avèk kous konvèsyon
Ranje vòltaj ekipman pou pouvwa | 18 ~ 36Vdc (U 21 ~ U 24) |
9 ~ 36Vdc (pwodiksyon aktyèl) | |
Konsomasyon pouvwa aktyèl | & lt;20mA |
Maksimòm pwodiksyon aktyèl | 10mA (nan pwodiksyon vòltaj estanda) |
Kalite otobis CAN
Voltaj ekipman pou pouvwa | 9 ~ 36Vdc |
CAN vèsyon CAN | 2.0B |
Pwotokòl | J1939 |
konektè | priz 6-pin (Deutsch) |
Mikwo switch
Kapasite chaj | 4A @ 30Vdc (chaj rezistan) |
Sèvis lavi | plis pase 30 milyon fwa (mekanik) |
200,000 fwa oswa plis (elektrik) | |
Rezistans izolasyon | & gt; 100MΩ (500Vdc izolasyon rezistans mèt) |
Kòmanse ang | ± 3 ° ~ ± 5 ° |
Paramèt mekanik
Ang dodine | ± 20 ° |
Mòd operasyon otomatik | retou prentan |
Kòmanse fòs | 5N |
Maksimòm fòs opere | 11N |
Limite fòs | & gt; 300N |
Sèvis lavi | & gt; 2 milyon fwa (kalite potansyomèt) |
& gt; 5 milyon fwa (kalite Hall) | |
Pwa | 475g (pa gen fen anwo) |
Paramèt anviwònman yo
Tanperati travay -30 ℃ ~ + 70 ℃ |
Tanperati depo -40 ℃ ~ + 85 ℃ |
Klas pwoteksyon IP65 (pi wo pase panèl enstalasyon an) |
Seleksyon pwodwi
HJ60series
Metòd operasyon
1A | sèl aks devan-dèyè direksyon |
2AP | 2-aks opere nan direksyon kwa |
2AC | 2-aks opere nan direksyon wonn |
Seleksyon prentan
L | fòs demaraj 4.5N |
M | Kòmanse fòs 5N (default) |
H | fòs demaraj 9N |
Sòti siyal
Kalite potansyomèt (vòltaj ekipman pou pouvwa a mwens pase 36Vdc)
P051 | 5KΩ potansyomèt 0% ~ 100% Vdc pwodiksyon vòltaj | |
P052 | 5KΩ potansyomèt 10% ~ 90% pwodiksyon vòltaj Vdc | |
P053 | 5KΩ potansyomètr 25% ~ 75% Vdc pwodiksyon vòltaj | |
| P101 | 10KΩ potansyomèt 0% ~ 100% Vdc pwodiksyon vòltaj |
Kalite Hall òdinè (vòltaj ekipman pou 5Vdc)
H51 | Single Hall pou chak aks 0.5 ~ 2.5 ~ 4.5Vdc pwodiksyon vòltaj |
H52 | sèl Hall pou chak aks 0 ~ 2.5 ~ 5Vdc pwodiksyon vòltaj |
H53 | Single Hall pou chak aks 1.25 ~ 2.5 ~ 3.75Vdc pwodiksyon vòltaj |
H54 | Single Hall pou chak aks 1.0 ~ 2.5 ~ 4.0Vdc pwodiksyon vòltaj |
H55 | Single Hall pou chak aks 1.15 ~ 2.5 ~ 3.85Vdc pwodiksyon vòltaj |
2H51 | Double Hall pou chak aks 0.5 ~ 2.5 ~ 4.5Vdc pwodiksyon vòltaj |
2H52 | Double Hall pou chak aks 0 ~ 2.5 ~ 5Vdc pwodiksyon vòltaj |
2H53 | Double Hall pou chak aks 1.25 ~ 2.5 ~ 3.75Vdc pwodiksyon vòltaj |
2H54 | Double Hall pou chak aks 1.0 ~ 2.5 ~ 4.0Vdc pwodiksyon vòltaj |
2H55 | Double Hall pou chak aks 1.15 ~ 2.5 ~ 3.85Vdc pwodiksyon vòltaj |
Remak: Kalite Hall la ka itilize tou ak yon vòltaj lajè nan 9 ~ 36V, pwodiksyon vòltaj la se menm jan ak pi wo a; seleksyon an anvan pa yon kalite Hall òdinè ak", W", tankou W2H51, ki reprezante yon vòltaj lajè, redondants Hall pou chak aks, 0.5 ~ 2.5 ~ 4.5 Vdc pwodiksyon vòltaj.
Avèk kous konvèsyon
U21 | vòltaj ekipman pou pouvwa 18 ~ 36Vdc, -10V ~ 0V ~ + 10V pwodiksyon vòltaj |
U22 | vòltaj ekipman pou pouvwa 18 ~ 36Vdc,+ 10V ~ 0V ~ + 10V pwodiksyon vòltaj |
U23 | vòltaj ekipman pou pouvwa 18 ~ 36Vdc, -5V ~ 0V ~ + 5V pwodiksyon vòltaj |
U24 | vòltaj ekipman pou pouvwa 18 ~ 36Vdc,+ 5V ~ 0V ~ + 5V pwodiksyon vòltaj |
I21 | vòltaj ekipman pou pouvwa 9 ~ 36Vdc, de-fil sistèm 4mA ~ 12mA ~ 20mA pwodiksyon aktyèl |
I22 | vòltaj ekipman pou pouvwa 9 ~ 36Vdc, sistèm de-fil 20mA ~ 4mA ~ 20mA pwodiksyon aktyèl |
Kalite otobis CAN (vòltaj ekipman pou pouvwa 9 ~ 36Vdc)
J33 | CAN 2.0B pwodiksyon otobis, adrès sous se 33 |
J34 | CAN 2.0B pwodiksyon otobis, adrès sous se 34 |
J35 | CAN 2.0B pwodiksyon otobis, adrès sous se 35 |
J36 | CAN 2.0B pwodiksyon otobis, adrès sous se 36 |
Atansyon tanpri: Si ou vle chwazi 2 ka joystick otobis yo itilize sou yon menm ekipman, tanpri chwazi 2 adrès sous diferan.
Lòt
NA (pa gen okenn pwodiksyon siyal analòg)
Mikwo switch (pa disponib lè otobis CAN se pwodiksyon)
MS00 | san mikwo switch |
MS12 | ak 4A devan ak dèyè pozisyon mikwo switch pa disponib pou operasyon doub-aks kwa direksyon |
Anwo fen manch lan
HA | HA manch pa gen okenn bouton sou tèt |
GENYEN | GEN manch ak bouton anlè |
HD | HD manch pa gen okenn bouton sou tèt |
HDS | HDS manch ak bouton anlè |
HDR | Manch HDR ak rocker sou tèt |
KGDN | KG manch ak switch deadman, pa gen rocker |
KGDR | KG manch ak switch deadman ak baskil |
SS | Pou plis detay, tanpri al gade deskripsyon grip manch SS/SA/SP |
Fason sortan
D | Dechi Connector (sèlman CAN pwodiksyon otobis) |
A | AMP konektè |

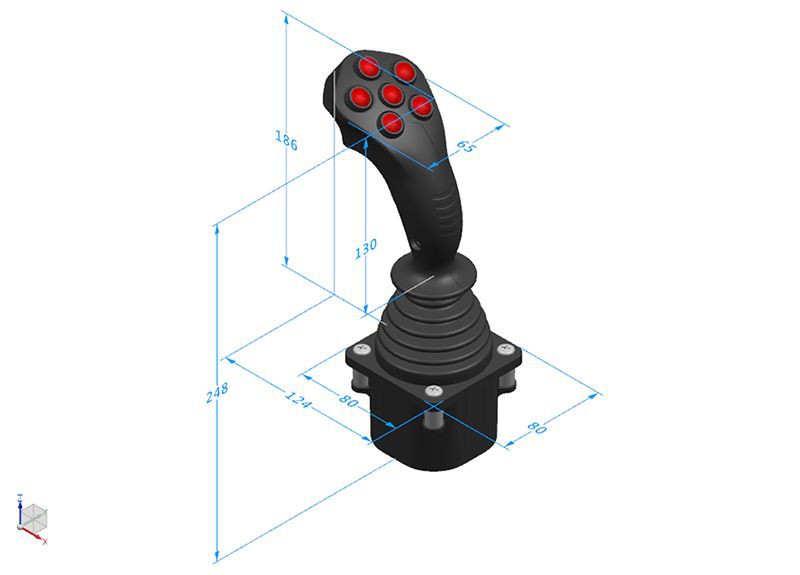

Dimansyon
Enstalasyon pwodwi
Enstalasyon elektrik
Deutsch (Deutsch) priz
PIN nimewo CAN pwodiksyon koulè
1 Ground (GND) nwa |
2 Ekipman pou pouvwa (VCC) wouj |
3 CAN wo jòn |
4 CAN ba vèt |
5 KA pwoteje N/A |
6 Vide (N/A) N/A |
AMP konektè
16 koòdone nwayo
PIN No P Potensyomèt Seri H Hall Seri U Konvèsyon Awondisman Voltage Konvèsyon Awondisman Voltage
1 Y-aks devan direksyon switch Bouton switch 4 Bouton switch komen tèminal Bouton switch komen tèminal |
2 Vide (N / A) bouton switch 3 Bouton switch 1 Bouton switch 1 |
3 X aks potansyomèt bouton fen gòch bouton switch 2 bouton switch 2 bouton switch 2 |
4 Glise nan fen potansyomèt X-aks Bouton switch 1 Bouton switch 3 Bouton switch 3 |
5 Fen dwat nan potansyomèt X-aks Bouton anlè Pouse bouton switch 3 Pouse bouton switch 3 |
6 X aks potansyomèt sant fen bouton switch 5 bouton switch 5 bouton switch 5 |
7 X aks switch komen fen bouton switch 6 bouton switch 6 bouton switch 6 |
8 X-aks gòch direksyon switch Sekirite bouton Top bouton Top bouton |
9 Y-aks potansyomèt bouton dèyè switch 9 switch sekirite switch sekirite |
10 Y-aks potensyomètr glisman fen bouton switch 10 switch sekirite switch sekirite |
11 Fen devan potansyomèt Y-aks Bouton switch komen tèminal X-aks switch direksyon gòch switch X-aks switch direksyon gòch |
12 Y-aks potansyomèt sant fen switch sekirite X-aks bon direksyon switch X-aks switch bon direksyon |
13 Y aks switch fen komen vid Y aks tounen direksyon switch X aks switch fen komen |
14 Y-aks dèyè direksyon switch vid Y-aks devan direksyon switch switch Y-aks dèyè direksyon |
15 X aks dwa direksyon switch vid switch komen Y aks devan switch direksyon |
16 vid (N / A) Y-aks switch komen |
12 koòdone nwayo
Pye nimewo P seri potansyomèt H Hall seri (5V)
1 Bouton switch 4 + 5V ekipman pou pouvwa (redondant) |
2 Bouton switch 3 0V ekipman pou pouvwa (redondan) |
3 Bouton switch 2 + 5V ekipman pou pouvwa |
4 Bouton switch 0V ekipman pou pouvwa |
5 Pwodiksyon aks Y bouton tèt (redondan) |
6 Bouton switch 5 X pwodiksyon aks |
7 Bouton switch 6 X-aks pwodiksyon (redondans) |
8 Sekirite switch Y pwodiksyon aks |
9 Bouton switch 9 Z1 pwodiksyon aks |
10 Bouton switch 10 Z2 pwodiksyon aks |
11 Bouton switch komen pwodiksyon aks Z1 (redondan) |
12 Sekirite switch Z2 pwodiksyon aks (redondan) |
※ Creole Hall pwodiksyon, sèvi ak priz 3/4/6/8 PIN
8-nwayo koòdone
Nòt H Hall Seri Konvèsyon Awondisman
1 Devan direksyon mikwo switch komen tèminal VCC |
2 Devan direksyon mikwo switch pwodiksyon GND |
3 Sòti tèminal mikwo switch nan direksyon dèyè pwodiksyon X-aks |
4 Y aks pwodiksyon nan tèminal la komen nan direksyon an tounen mikwo switch |
5 Mikwo switch bò gòch fen piblik Soti kom |
6 Sòti tèminal mikwo switch nan direksyon gòch NA |
7 Mikwo switch pwodiksyon tèminal nan bon direksyon NA |
8 Tèminal komen nan mikwo switch la nan bon direksyon NA |
